| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000 عدد |
| Delivery Time: | 3 تا 4 هفته |
| Payment Terms: | وسترن یونیون، T/T |

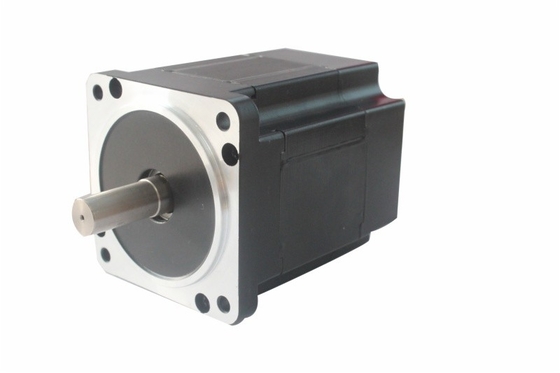

موتور برقی BLDC با گشتاور بالا-موتور DC بدون برس W8680
این موتور DC بدون جاروبک سری W86 (بعد مربع: 86mm*86mm) برای شرایط کاری سفت و سخت در کنترل صنعتی و کاربرد تجاری استفاده می شود.جایی که نسبت گشتاور به حجم بالا مورد نیاز است.این یک موتور DC بدون جاروبک با استاتور زخم بیرونی، روتور آهنرباهای خاکی کمیاب/کبالت و سنسور موقعیت روتور اثر هال است.حداکثر گشتاور بدست آمده روی محور در ولتاژ نامی 28 ولت DC برابر با 3.2 نیوتن متر (دقیقه) است.موجود در محفظه های مختلف، مطابق با MIL STD است.تحمل لرزش: مطابق با MIL 810. موجود با یا بدون تاکوژنراتور، با حساسیت بر اساس نیاز مشتری.
معرفی محصول:
محصول سری W86 یک موتور فشرده DC بدون جاروبک با کارایی بالا، آهنربا ساخته شده توسط NdFeB (نئودیمیم فروم بور) و آهنرباهای با استاندارد بالا وارداتی از ژاپن و همچنین لمینیت پشته ای با استاندارد بالاتر است که عملکرد موتور را در مقایسه با سایر موتورهای موجود در بازار بسیار بهبود می بخشد. بازار.
در مقایسه با موتورهای dc معمولی، مزایای قابل توجهی به شرح زیر است:
1. ویژگی های سرعت-گشتاور بهتر
2. پاسخ پویا سریع
3. بدون سر و صدا در عملیات
4. طول عمر طولانی بیش از 20000hrs.
5. محدوده سرعت بزرگ
6. راندمان بالا
مشخصات:
| محدوده ولتاژ: | 12VDC,24VDC,36VDC,48VDC,130VDC |
| توان خروجی | 15 تا 500 وات |
| وظیفه | S1، S2 |
| محدوده سرعت |
1000 دور در دقیقه تا 6000 دور در دقیقه |
| دمای عملیاتی: | -20 درجه سانتی گراد تا +40 درجه سانتی گراد |
| نوع بلبرینگ |
بلبرینگ SKF/NSK |
| درجه عایق | کلاس B،کلاس Fکلاس H |
| مواد شفت اختیاری | #45 فولاد، فولاد ضد زنگ، Cr40 |
| درمان سطح مسکن اختیاری | پودر پوشش داده شده، نقاشی |
| نوع مسکن | تهویه هوا، IP67، IP68 |
|
سازگار با RoHS |
آره |
| عملکرد EMC/EMI |
CE، ساخته شده توسط استاندارد UL. |
کاربرد:
تجهیزات آشپزخانه، پردازش داده ها، موتور، ماشین آلات تله خاک رس، تجهیزات آزمایشگاهی پزشکی، ارتباطات ماهواره ای، حفاظت از سقوط، ماشین های چین دار

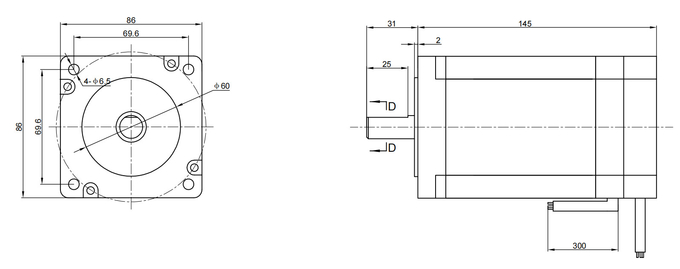

بعد، ابعاد، اندازه:
مولفه های:
| موارد | واحد | مدل | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| تعداد فاز | فاز | 3 | ||||
| تعداد لهستانی ها | لهستانی ها | 8 | ||||
| ولتاژ محاسبه شده | VDC | 48 | ||||
| سرعت رتبه بندی شده | دور در دقیقه | 3000 | ||||
| گشتاور نامی | نیوتن متر | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| جریان رتبه بندی شده | AMP ها | 3 | 6.3 | 9 | 11.6 | 18 |
| قدرت نامی | دبلیو | 110 | 220 | 330 | 430 | 660 |
| اوج گشتاور | نیوتن متر | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| اوج جریان | AMP ها | 9 | 19 | 27 | 34 | 54 |
| EMF پشت | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| ثابت گشتاور | Nm/A | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| روتور اینتریا | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| طول بدن | میلی متر | 71 | 84.5 | 98 | 112 | 139 |
| وزن | کیلوگرم | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| سنسور | هانیول | |||||
| کلاس عایق | ب | |||||
| درجه محافظت | IP30 | |||||
| دمای ذخیره سازی | -25 ~ 70 ℃ | |||||
| دمای عملیاتی | -15 ~ 50 درجه سانتیگراد | |||||
| رطوبت کاری | RH <85% | |||||
| محیط کار | بدون نور مستقیم خورشید، گاز غیر خورنده، غبار روغن، بدون گرد و غبار | |||||
| ارتفاع | <1000 متر | |||||

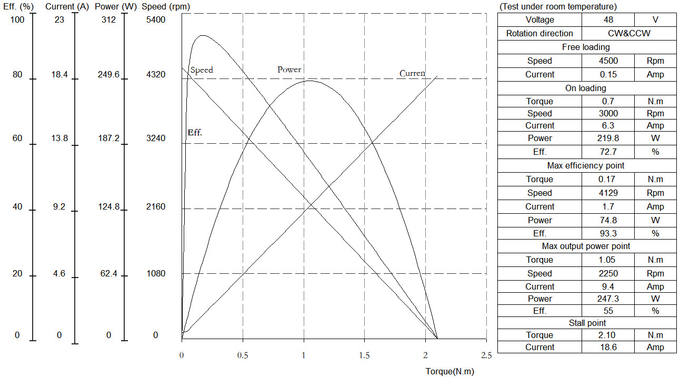

منحنی معمولی @48VDC:
|
|
| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000 عدد |
| Packaging Details: | از طریق هوا، از طریق دریا |
| Payment Terms: | وسترن یونیون، T/T |

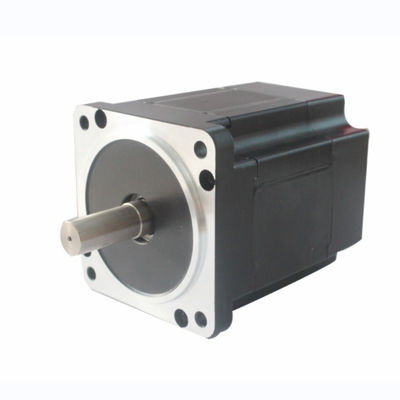

موتور برقی BLDC با گشتاور بالا-موتور DC بدون برس W8680
این موتور DC بدون جاروبک سری W86 (بعد مربع: 86mm*86mm) برای شرایط کاری سفت و سخت در کنترل صنعتی و کاربرد تجاری استفاده می شود.جایی که نسبت گشتاور به حجم بالا مورد نیاز است.این یک موتور DC بدون جاروبک با استاتور زخم بیرونی، روتور آهنرباهای خاکی کمیاب/کبالت و سنسور موقعیت روتور اثر هال است.حداکثر گشتاور بدست آمده روی محور در ولتاژ نامی 28 ولت DC برابر با 3.2 نیوتن متر (دقیقه) است.موجود در محفظه های مختلف، مطابق با MIL STD است.تحمل لرزش: مطابق با MIL 810. موجود با یا بدون تاکوژنراتور، با حساسیت بر اساس نیاز مشتری.
معرفی محصول:
محصول سری W86 یک موتور فشرده DC بدون جاروبک با کارایی بالا، آهنربا ساخته شده توسط NdFeB (نئودیمیم فروم بور) و آهنرباهای با استاندارد بالا وارداتی از ژاپن و همچنین لمینیت پشته ای با استاندارد بالاتر است که عملکرد موتور را در مقایسه با سایر موتورهای موجود در بازار بسیار بهبود می بخشد. بازار.
در مقایسه با موتورهای dc معمولی، مزایای قابل توجهی به شرح زیر است:
1. ویژگی های سرعت-گشتاور بهتر
2. پاسخ پویا سریع
3. بدون سر و صدا در عملیات
4. طول عمر طولانی بیش از 20000hrs.
5. محدوده سرعت بزرگ
6. راندمان بالا
مشخصات:
| محدوده ولتاژ: | 12VDC,24VDC,36VDC,48VDC,130VDC |
| توان خروجی | 15 تا 500 وات |
| وظیفه | S1، S2 |
| محدوده سرعت |
1000 دور در دقیقه تا 6000 دور در دقیقه |
| دمای عملیاتی: | -20 درجه سانتی گراد تا +40 درجه سانتی گراد |
| نوع بلبرینگ |
بلبرینگ SKF/NSK |
| درجه عایق | کلاس B،کلاس Fکلاس H |
| مواد شفت اختیاری | #45 فولاد، فولاد ضد زنگ، Cr40 |
| درمان سطح مسکن اختیاری | پودر پوشش داده شده، نقاشی |
| نوع مسکن | تهویه هوا، IP67، IP68 |
|
سازگار با RoHS |
آره |
| عملکرد EMC/EMI |
CE، ساخته شده توسط استاندارد UL. |
کاربرد:
تجهیزات آشپزخانه، پردازش داده ها، موتور، ماشین آلات تله خاک رس، تجهیزات آزمایشگاهی پزشکی، ارتباطات ماهواره ای، حفاظت از سقوط، ماشین های چین دار
بعد، ابعاد، اندازه:
مولفه های:
| موارد | واحد | مدل | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| تعداد فاز | فاز | 3 | ||||
| تعداد لهستانی ها | لهستانی ها | 8 | ||||
| ولتاژ محاسبه شده | VDC | 48 | ||||
| سرعت رتبه بندی شده | دور در دقیقه | 3000 | ||||
| گشتاور نامی | نیوتن متر | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| جریان رتبه بندی شده | AMP ها | 3 | 6.3 | 9 | 11.6 | 18 |
| قدرت نامی | دبلیو | 110 | 220 | 330 | 430 | 660 |
| اوج گشتاور | نیوتن متر | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| اوج جریان | AMP ها | 9 | 19 | 27 | 34 | 54 |
| EMF پشت | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| ثابت گشتاور | Nm/A | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| روتور اینتریا | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| طول بدن | میلی متر | 71 | 84.5 | 98 | 112 | 139 |
| وزن | کیلوگرم | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| سنسور | هانیول | |||||
| کلاس عایق | ب | |||||
| درجه محافظت | IP30 | |||||
| دمای ذخیره سازی | -25 ~ 70 ℃ | |||||
| دمای عملیاتی | -15 ~ 50 درجه سانتیگراد | |||||
| رطوبت کاری | RH <85% | |||||
| محیط کار | بدون نور مستقیم خورشید، گاز غیر خورنده، غبار روغن، بدون گرد و غبار | |||||
| ارتفاع | <1000 متر | |||||

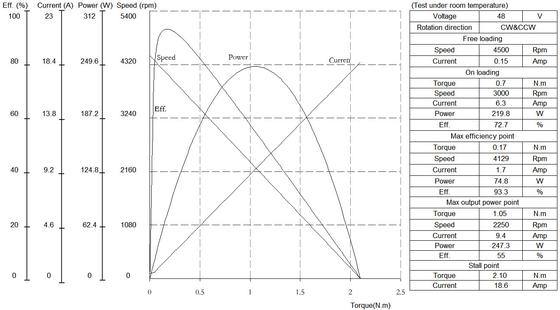

منحنی معمولی @48VDC:
