| Brand Name: | Retek |
| Model Number: | W5795 |
| MOQ: | 1000 عدد |
| Delivery Time: | 3 تا 4 هفته |
| Payment Terms: | وسترن یونیون، T/T |

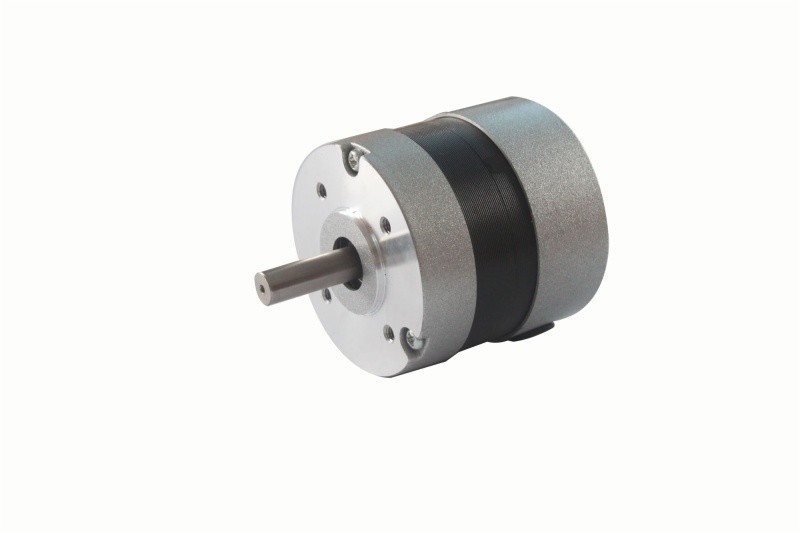

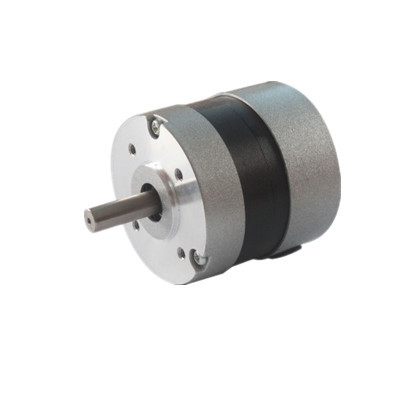

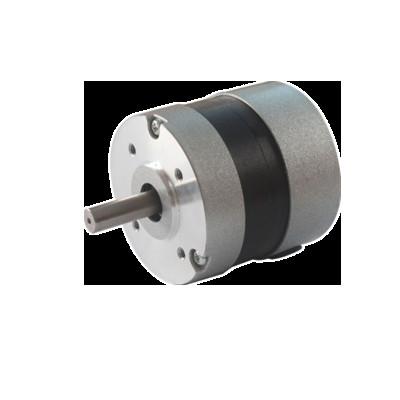

گشتاور بالا Automotive Electric Motor BLDC-W5795
موتور DC بدون جاروبک سری W57 او (با قطر 57 میلی متر) شرایط کاری سفت و سخت را در کنترل خودرو و کاربردهای تجاری اعمال می کند.
این موتور سایز به دلیل اقتصادی بودن و جمع و جور بودن نسبت به موتورهای براشلس سایز بزرگ و موتورهای برس دار بسیار محبوب و دوستانه برای کاربران است.
معرفی محصول:
این محصول یک موتور فشرده DC بدون جاروبک با کارایی بالا، ماده مغناطیسی متشکل از NdFeB (نئودیمیم فروم بور) و آهنرباهای استاندارد بالا وارداتی از ژاپن است که راندمان را در مقایسه با سایر موتورهای موجود در بازار بسیار افزایش می دهد. بلبرینگ با کیفیت بالا با بازی انتهایی سخت تا حد زیادی افزایش می یابد. بهبود عملکرد دقیق
در مقایسه با موتورهای dc برس دار، مزایای زیادی به شرح زیر دارد:
● کارایی و کارایی بالا - BLDC ها به طور کلی کارآمدتر از همتایان برس خورده خود هستند.آنها از قابلیت های الکترونیکی استفاده می کنند که امکان کنترل سریع و دقیق سرعت و موقعیت موتور را فراهم می کند.
● دوام - قطعات متحرک کمتری نسبت به PMDC که موتورهای براشلس را کنترل می کنند وجود دارد که باعث می شود در برابر سایش و ضربه مقاوم تر شوند.آنها به دلیل جرقه ای که موتورهای برس خورده اغلب با آن مواجه می شوند، مستعد فرسودگی نیستند و طول عمر آنها را به میزان قابل توجهی بهتر می کند.
● صدای کم - موتورهای BLDC بی‌صداتر عمل می‌کنند زیرا برس‌هایی ندارند که دائماً با اجزای دیگر تماس برقرار کنند.
مشخصات:
| محدوده ولتاژ: | 12VDC,24VDC,36VDC,48VDC |
| توان خروجی | 15 تا 300 وات |
| وظیفه | S1، S2 |
| محدوده سرعت |
تا 6000 دور در دقیقه |
| دمای عملیاتی: | -20 درجه سانتی گراد تا +40 درجه سانتی گراد |
| نوع بلبرینگ |
بلبرینگ مارک بادوام |
| درجه عایق | کلاس B،کلاس F |
| مواد شفت اختیاری |
#45 فولاد، فولاد ضد زنگ، Cr40 |
| درمان سطح مسکن اختیاری |
پوشش پودری، آبکاری، آندایزینگ |
| نوع مسکن | IP67، IP68 |
|
RoHS و Reach Compliant |
آره |
کاربرد:
دستگاه های برش، دستگاه های توزیع کننده، چاپگر، دستگاه های شمارش کاغذ، دستگاه های خودپرداز و غیره.

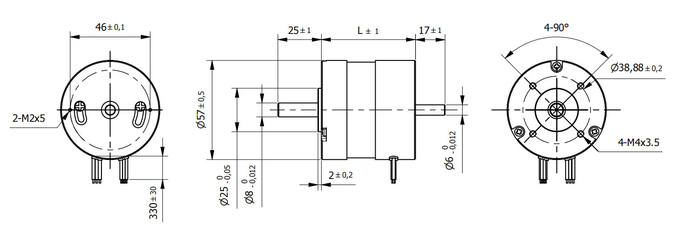

بعد، ابعاد، اندازه:
مولفه های:
| موارد | واحد | مدل | ||||
| W5737 | W5747 | W5767 | W5787 | W57107 | ||
| تعداد فاز | فاز | 3 | ||||
| تعداد لهستانی ها | لهستانی ها | 4 | ||||
| ولتاژ محاسبه شده | VDC | 36 | ||||
| سرعت رتبه بندی شده | دور در دقیقه | 4000 | ||||
| گشتاور نامی | نیوتن متر | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| جریان رتبه بندی شده | AMP ها | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| قدرت نامی | دبلیو | 23 | 46 | 92 | 138 | 184 |
| اوج گشتاور | نیوتن متر | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| اوج جریان | AMP ها | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| EMF پشت | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ثابت گشتاور | Nm/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| روتور اینتریا | g.cm2 | 30 | 75 | 119 | 173 | 230 |
| طول بدن | میلی متر | 37 | 47 | 67 | 87 | 107 |
| وزن | کیلوگرم | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| سنسور | هانیول | |||||
| کلاس عایق | ب | |||||
| درجه محافظت | IP30 | |||||
| دمای ذخیره سازی | -25 ~ 70 ℃ | |||||
| دمای عملیاتی | -15 ~ 50 درجه سانتیگراد | |||||
| رطوبت کاری | RH <85% | |||||
| محیط کار | بدون نور مستقیم خورشید، گاز غیر خورنده، غبار روغن، بدون گرد و غبار | |||||
| ارتفاع | <1000 متر | |||||

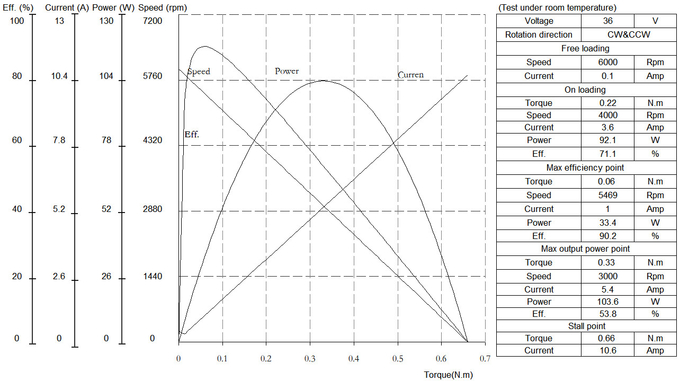

منحنی معمولی @36VDC:
|
|
| Brand Name: | Retek |
| Model Number: | W5795 |
| MOQ: | 1000 عدد |
| Packaging Details: | از طریق هوا، از طریق دریا |
| Payment Terms: | وسترن یونیون، T/T |
گشتاور بالا Automotive Electric Motor BLDC-W5795
موتور DC بدون جاروبک سری W57 او (با قطر 57 میلی متر) شرایط کاری سفت و سخت را در کنترل خودرو و کاربردهای تجاری اعمال می کند.
این موتور سایز به دلیل اقتصادی بودن و جمع و جور بودن نسبت به موتورهای براشلس سایز بزرگ و موتورهای برس دار بسیار محبوب و دوستانه برای کاربران است.
معرفی محصول:
این محصول یک موتور فشرده DC بدون جاروبک با کارایی بالا، ماده مغناطیسی متشکل از NdFeB (نئودیمیم فروم بور) و آهنرباهای استاندارد بالا وارداتی از ژاپن است که راندمان را در مقایسه با سایر موتورهای موجود در بازار بسیار افزایش می دهد. بلبرینگ با کیفیت بالا با بازی انتهایی سخت تا حد زیادی افزایش می یابد. بهبود عملکرد دقیق
در مقایسه با موتورهای dc برس دار، مزایای زیادی به شرح زیر دارد:
● کارایی و کارایی بالا - BLDC ها به طور کلی کارآمدتر از همتایان برس خورده خود هستند.آنها از قابلیت های الکترونیکی استفاده می کنند که امکان کنترل سریع و دقیق سرعت و موقعیت موتور را فراهم می کند.
● دوام - قطعات متحرک کمتری نسبت به PMDC که موتورهای براشلس را کنترل می کنند وجود دارد که باعث می شود در برابر سایش و ضربه مقاوم تر شوند.آنها به دلیل جرقه ای که موتورهای برس خورده اغلب با آن مواجه می شوند، مستعد فرسودگی نیستند و طول عمر آنها را به میزان قابل توجهی بهتر می کند.
● صدای کم - موتورهای BLDC بی‌صداتر عمل می‌کنند زیرا برس‌هایی ندارند که دائماً با اجزای دیگر تماس برقرار کنند.
مشخصات:
| محدوده ولتاژ: | 12VDC,24VDC,36VDC,48VDC |
| توان خروجی | 15 تا 300 وات |
| وظیفه | S1، S2 |
| محدوده سرعت |
تا 6000 دور در دقیقه |
| دمای عملیاتی: | -20 درجه سانتی گراد تا +40 درجه سانتی گراد |
| نوع بلبرینگ |
بلبرینگ مارک بادوام |
| درجه عایق | کلاس B،کلاس F |
| مواد شفت اختیاری |
#45 فولاد، فولاد ضد زنگ، Cr40 |
| درمان سطح مسکن اختیاری |
پوشش پودری، آبکاری، آندایزینگ |
| نوع مسکن | IP67، IP68 |
|
RoHS و Reach Compliant |
آره |
کاربرد:
دستگاه های برش، دستگاه های توزیع کننده، چاپگر، دستگاه های شمارش کاغذ، دستگاه های خودپرداز و غیره.
بعد، ابعاد، اندازه:
مولفه های:
| موارد | واحد | مدل | ||||
| W5737 | W5747 | W5767 | W5787 | W57107 | ||
| تعداد فاز | فاز | 3 | ||||
| تعداد لهستانی ها | لهستانی ها | 4 | ||||
| ولتاژ محاسبه شده | VDC | 36 | ||||
| سرعت رتبه بندی شده | دور در دقیقه | 4000 | ||||
| گشتاور نامی | نیوتن متر | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| جریان رتبه بندی شده | AMP ها | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| قدرت نامی | دبلیو | 23 | 46 | 92 | 138 | 184 |
| اوج گشتاور | نیوتن متر | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| اوج جریان | AMP ها | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| EMF پشت | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ثابت گشتاور | Nm/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| روتور اینتریا | g.cm2 | 30 | 75 | 119 | 173 | 230 |
| طول بدن | میلی متر | 37 | 47 | 67 | 87 | 107 |
| وزن | کیلوگرم | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| سنسور | هانیول | |||||
| کلاس عایق | ب | |||||
| درجه محافظت | IP30 | |||||
| دمای ذخیره سازی | -25 ~ 70 ℃ | |||||
| دمای عملیاتی | -15 ~ 50 درجه سانتیگراد | |||||
| رطوبت کاری | RH <85% | |||||
| محیط کار | بدون نور مستقیم خورشید، گاز غیر خورنده، غبار روغن، بدون گرد و غبار | |||||
| ارتفاع | <1000 متر | |||||

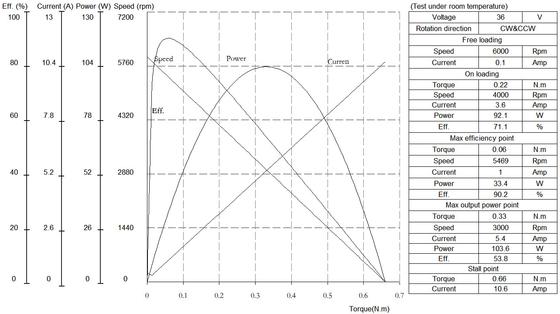

منحنی معمولی @36VDC:
